工業生產領域，產品的瑕疵檢測必不可少，以前大多采用人工檢測的方法去檢測產品的缺陷，這種方法不僅檢測產品的速度慢、效率低下，而且在檢測的過程中容易出錯。ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
隨著計算機技術的發展，出現了機器視覺技術缺陷檢測。這種技術大大提高了生產作業的效率，避免了人工因作業條件，主觀判斷等影響檢測結果的準確性，機器視覺能更好更精確地進行缺陷檢測，快速識別產品瑕疵缺陷。ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
例如螺絲帽的使用量一般都很大且都是大批量生產，對于品質要求也極為嚴格。這時瑕疵檢測依靠人工檢測易出錯，所以采用工業相機檢測設備及相應的軟硬件一體解決方案。ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
需 求ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
運動檢測 10個/Sga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
FOV=200*170， WD=250mmga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
NG圖像具備存儲功能ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
相機拍照和控制使用IO，NG信號接入剔除系統實現剔除ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
背 景ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
客戶為非標自動化設備商，為提高螺絲檢測速度，降低人工檢測螺釘瑕疵的不穩定性，需要增加視覺檢測代替人工檢測，提高檢測的穩定性。ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
經 典 應 用ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
精度要求高，圓硅脂合格參數標準以最小2.0mm的圓硅脂為例：直徑最小為2.0mm，允許的值為2±7%*2;通過圓的面積，以最小的圓為例允許的面積±5%。ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
解決方案ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
使用精質視覺檢測系統，通過圖像預處理圖像瑕疵，再通過面積控制瑕疵界限，比較結果通過IO實現信號的交互。ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
方案應用ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

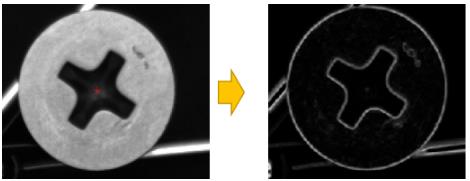

圖像預處理：瑕疵輪廓凸顯,先邊緣提取，再閉合。ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

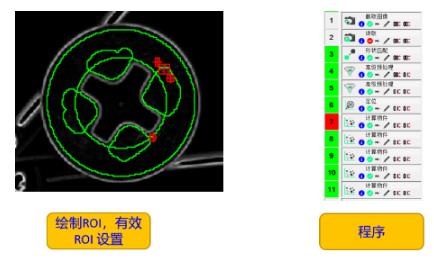

螺絲中心定位，繪制檢測部分的ROI，面積控制。ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

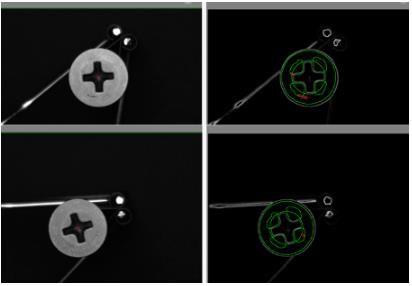

測試效果，NG圖。ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
挑 戰ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
快速反應及良好的技術服務ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
安裝簡單ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
BVI強大的預處理工具ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
客戶收益ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
實現螺絲帽瑕疵檢測，代替人工檢測，提高生成效率，保證產品質量。ga9機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
