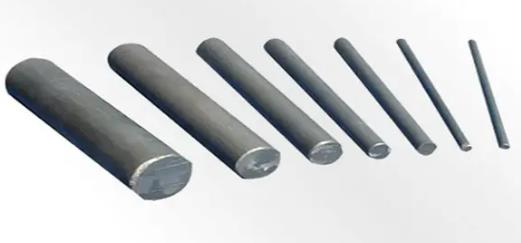

為了提高圓鋼的質量和生產效率，圓鋼表面缺陷的在線自動檢測技術在生產過程中越來越受到重視。傳統的產品表面質量檢測方法主要是人工檢測。人工檢測不僅工作繁重，而且容易受檢測人員主觀因素的影響，容易造成產品的表面缺陷，尤其是小缺陷，大大降低了產品的表面質量，不能保證檢測的效率和準確性。近年來，各種檢測儀器層出不窮，利用激光原理制作的輪廓儀適用于圓鋼等表面缺陷的在線檢測。Z4m機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

Z4m機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　智能輪廓儀(簡稱“輪廓儀”)采用進口三維線激光測量傳感器掃描測量被測物體的外輪廓。傳感器發射線性激光束，當激光照射物體時，其漫反射光返回傳感器的接收系統。通過處理返回的光束，可以測量被測表面在X和Z軸上的尺寸。當被測物體沿Y方向移動時，傳感器可以掃描獲得被測物體表面的三維輪廓。Z4m機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　每臺輪廓儀進行設置4個線激光技術傳感器，4個傳感器可以兩兩之間相對與水平面成斜45°布置，通過4個傳感器網絡掃描的輪廓可拼接出被測產品的完整外輪廓點云數據及圖形。通過對點云數據的處理、計算方法可測量各種產品的外輪廓信息特征以及尺寸，例如：圓形結構截面的外徑、方形設計截面的邊長、角鋼的邊長及壁厚、圓角區域半徑問題等等。Z4m機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　全覆蓋測量方法使設備能夠定性和定量地檢測軋制材料表面的褶皺、翹曲、凹坑、凹槽和凸耳等缺陷。 測量軟件系統根據各傳感器的測量數據，擬合出軋件的截面形狀，直觀地顯示軋件的截面形狀和關鍵尺寸。Z4m機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　該型線輪廓儀集成了工業上的新技術，滿足了大多數現代化軋鋼生產線對高精度、高頻率測量的要求。立即識別軋制產品缺陷的能力支持操作人員決定性地識別缺陷產品，從而提高生產線的盈利能力。輪廓儀監測截面，然后形成一個完整的表面高分辨率顯示，允許檢測局部和周期性的表面缺陷，以及在軋制產品的尺寸變化。Z4m機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　輪廓測量儀可以在線檢測圓鋼的表面缺陷，不僅可以檢測缺陷的尺寸，還可以檢測其輪廓。在生產過程中，安裝輪廓儀實時了解表面缺陷。Z4m機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
