視覺檢測設備最基本的特點就是提高生產的靈活性和自動化程度。在一些不適于人工作業的危險工作環境或者人眼檢測難以滿足要求的場合，常用視覺檢測設備來替代人眼檢測。同時，在大批量重復性工業生產過程中，使用視覺檢測設備可以大大提高生產的效率和產品品質。
在鍵盤生產的過程中，對鍵盤表面缺陷檢測是一種復雜重復性的、精力高度集中的工作，這樣就給檢測人員帶來很大的壓力;同時，檢測人員不可避免地受到疲勞、心情、感覺和技術水平的客觀影響，很難做到精確和定量;為了降低檢測人員在檢測過程中的勞動強度，提高生產效率，未耒智能做出了鍵盤的機器視覺檢測方案。
視覺檢測方案1：

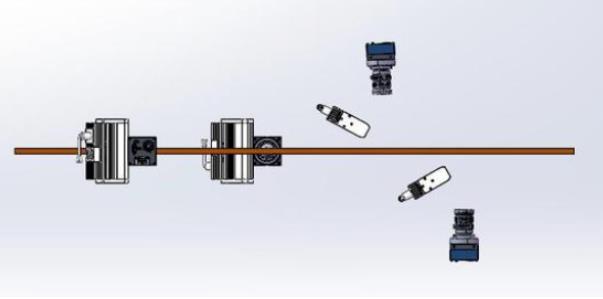

2 臺千萬級彩色高速相機和光源模組固定于產線治具上方，當鍵盤停止在相機正下方時，對鍵盤進行拍照。視覺處理系統對拍攝到的照片進行計算處理、比對，最終得出有瑕疵區域，進而判斷產品的OK / NG 。
視覺檢測方案2：
檢測工位下方需要一臺可以自動運行的3軸運動機構。1臺30萬像素相機在三軸機構的帶動下逐個對鍵盤底部的螺絲進行拍照，視覺處理系統對拍攝到的照片進行計算處理，得出結果后。檢測一和檢測二結果合并后，判斷產品的OK / NG。系統可通過TCP、RS232 等通信輸出檢測結果，也可以輸出數字量信號(可驅動電磁閥，連接PLC 等)最終實現產品分揀功能。
視覺檢測結果如下：
一、鍵盤表面字符絲印不良、按鍵錯位、按鍵顛倒
標準字符識別
檢測結果OK
檢測結果NG
二、檢測鍵盤背面螺絲有無
檢測結果OK
檢測結果NG
視覺檢測設備伴隨著計算機技術、現場總線技術的發展，技術日臻成熟，已是現代加工制造業不可或缺的設備，廣泛應用于食品、飲料、化妝品、制藥、建材、化工、金屬加工、電子制造、包裝、汽車制造等行業。視覺檢測設備的引入，代替了傳統的人工檢測，降低了企業成本，提升了生產效率，極大地提高了投放到市場的產品質量。
